Sustav za detekciju dronova

Artikal

Parametri

Podjedinica opreme za otkrivanje i ometanje

1.1 Frekvencijski raspon prijemnika detekcije: 10MHz6GHz

1.2 Propusnost-pojasa u stvarnom vremenu: 480MHz

1.3 Četiri smetnje

1.3.1 900-930MHz (industrijski dron) 20W

1.3.2 1559-1610MHz (GPS smetnje) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Udaljenost detekcije i ometanja

1.4.1 Udaljenost detekcije: 3-5KM (urbano okruženje); 6-12KM (prigradsko, posebno otvoreno okruženje)

1.4.2 Udaljenost ometanja: 1-1,5KM (visina 100 metara);

1.5 Točnost detekcije: 9,3 stupnja (podaci izvještaja o ispitivanju)

1.6 Antena

1.6.1 Frekvencijski raspon: 380MHz-6GHz

1.6.2 Horizontalni kut detekcije: 0 stupanj - 360 stupnjeva

1.6.3 Vertikalni kut detekcije: -30 stupnjeva - plus 90 stupnjeva

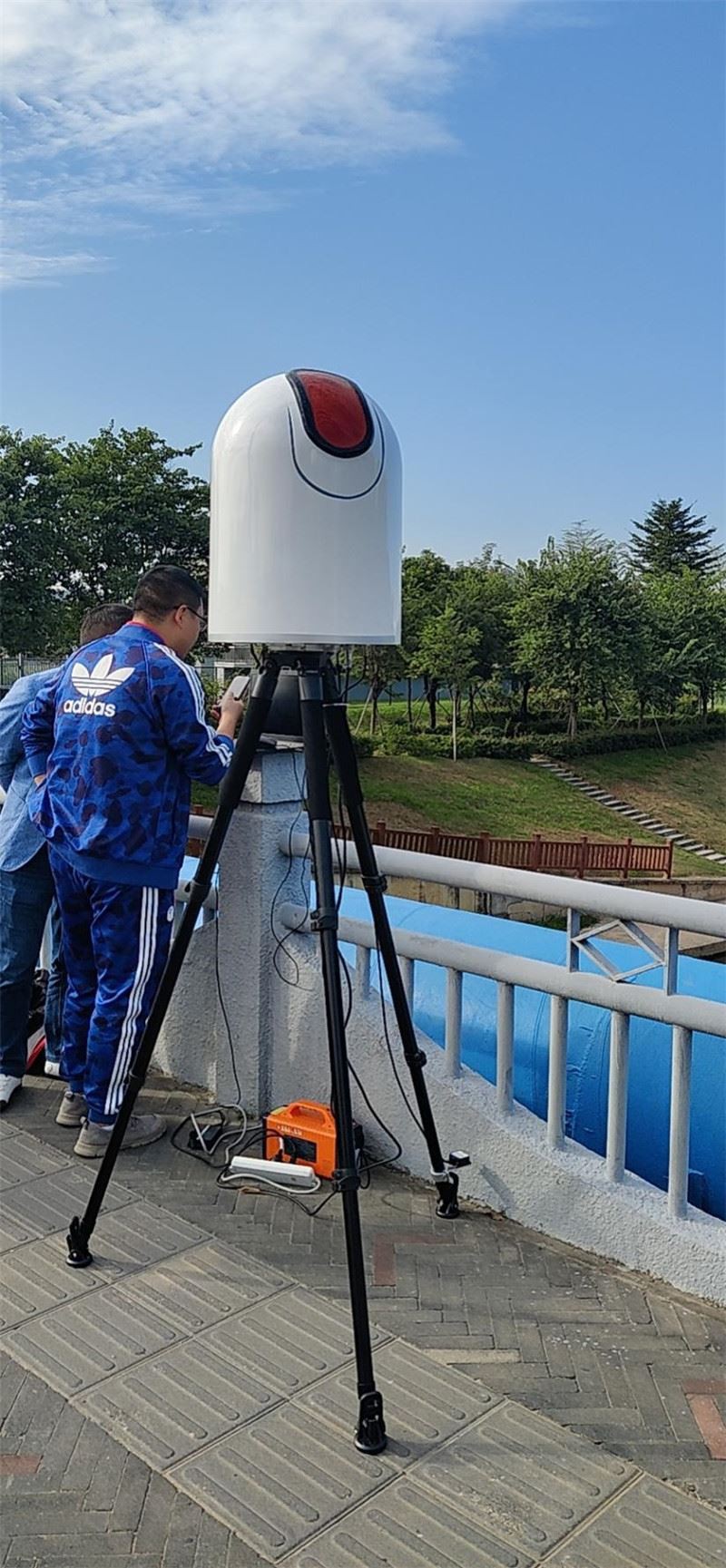

1.7 Cijeli stroj (uređaj je integrirani uređaj za otkrivanje i protumjere)

1.7.1 Maksimalna potrošnja energije: 300W

1.7.2 Radna temperatura: -20 stupnjeva plus 60 stupnjeva

1.7.3 Temperatura skladištenja: -40 stupnjeva plus 70 stupnjeva

1.7.4 Težina: 12,25 kg

1.7.5 Veličina: promjer 400 mm visina 555 mm

Nosač antene

2.1 Težina: 4,32 kg

2.2 Veličina: promjer 260 mm zatvorena visina 923 mm

Računalo

Laptop, miš, adapter, mrežni kabel. (može se spojiti na središnji kontrolni HDMI zaslon)

Softver i funkcije spektralnog sustava

4.1 Identifikacija i pozicioniranje DRONE-a: Koristeći detekciju radio spektra, može identificirati i locirati 8 modela DRONE-a u isto vrijeme, automatski iskočiti prozor s rezultatima detekcije, identificirati sliku DRONE-a, prikazati model DRONE-a, azimut, koristiti frekvenciju, razinu i udaljenost , nestanak drona automatski briše i preuređuje rezultate detekcije.

4.2 Brza identifikacija i pozicioniranje: vrijeme identifikacije<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Popis rezultata detekcije: Popis će prikazati dron i podatke o modelu, vremenu, azimutu i udaljenosti i može se izvesti kao izvješće.

4.4 Pozicioniranje jedne-postaje: pomoću detekcije radio spektra, udaljenost između drona i operatera može se grubo izmjeriti složenim algoritmima u uvjetima jedne postaje i jedne lokacije.

4.5 Funkcija prikaza karte: Prikaz položaja drona i operatera na 2D (3D) karti i prikaz podataka kao što su zemljopisna širina, dužina i udaljenost. Funkcija prikaza karte: Prikaz položaja drona i operatera na 2D (3D) karti i prikaz podataka kao što su zemljopisna širina, dužina i udaljenost.

4.6 Kut otkrivanja i obrane može se postaviti: Prema otkrivenoj geografskoj situaciji, ako se iza nalazi visoka planina ili visoka{2}}zgrada, a samo DRONE ispred mora biti zaštićen, raspon kuta od zaštita se može postaviti proizvoljno, što može učinkovito eliminirati lažni kut uzrokovan refleksijom signala.

4.7 Kalibracija udaljenosti: Za različita elektromagnetska okruženja bit će pogreške u udaljenosti detekcije. Sustav može osigurati detekciju kalibracije udaljenosti, pustiti dron da leti 100 metara na udaljenosti od 500 metara, a sustav će automatski kalibrirati udaljenost detekcije kako bi detekcija bilo točnije mjerenje udaljenosti.

4.8 Frekvencijski pojas detekcije može se postaviti: Prema stvarnom frekvencijskom pojasu koji koristi dron, frekvencijski pojas detekcije može se unijeti i urediti kako bi detekcija bila učinkovitija, i nije potrebno skenirati sve frekvencijske pojaseve za detekciju.

4.9 Detekcija punog frekvencijskog pojasa: Frekvencijski pojas koji detektira oprema sustava je od 10MHz-6GHz, a frekvencijski pojas pokrivenosti antene je 380MHz-6GHz. Održava dobru ravnost pojačanja u cijelom frekvencijskom pojasu. Pojačanje antene je od 5dBi-8dBi, što se može prilagoditi na više od tristo MHz. Detekcija bespilotnih letjelica u svim uobičajenim frekvencijskim pojasevima od 6GHz, frekvencije ispod 380MHz također se može detektirati, a udaljenost detekcije je smanjena.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metara

4.11 Protumjera inteligentnog povezivanja: Prema frekvencijskom pojasu i azimutu detektiranog DRONE-a, možete odabrati kojem DRONE-u će se suprotstaviti. Sustav će automatski odabrati frekvencijski pojas za protumjere i automatski odašiljati signale na otkrivenom azimutu. Protumjera, učinkovitost protumjere može se povećati za 46 puta, a može se izbjeći prijenos svih frekvencijskih pojaseva i svih kutova, što neće štetiti normalnoj wifi i drugim komunikacijama, te slučajno oštetiti zrakoplov s popisa dopuštenih.

4.12 Snimanje značajki modela: Za nove modele, sustav može snimiti podatke o prijenosu slike i skakanju frekvencije, automatski snimati i automatski iskočiti izbornik nakon snimanja, a može automatski identificirati model sljedeći put. Posebna funkcija snimanja može se prilagoditi potrebama identifikacije industrijskih bespilotnih zrakoplova-razreda.

4.13 Funkcija glasovne obavijesti: sustav će automatski glasovno slati informacije o alarmu i ključne operacije.

4.14 Funkcija samopozicioniranja opreme-: Sustav ima dvostruke mogućnosti pozicioniranja kao što su GPS i Beidou, kao i vlastiti položaj. Ne treba ručno podešavati azimut, a položaj se može postaviti proizvoljno.

4.15 Integrirana detekcija i protumjere i antene: Oprema sustava razlikuje se od konvencionalne opreme za otkrivanje i obranu, ali integrira detekciju, protumjere i antene punog{2}}pojasa. Kompaktan je i jednostavan za korištenje, stabilan i pouzdan, jednostavan za korištenje i prikladan za brzu implementaciju.

4.16 Značajke modela Autonomna identifikacija zraka: Za model DRONE kojeg sustav nema, sustav ima funkciju autonomnog učenja i identifikacije i prosuđivanja, a prikazuje se kao nepoznat model. Ako znate model, on se može automatski pohraniti u sustav, a sljedeći put kada bude identificiran kao model, ilegalno sastavljena bespilotna letjelica također se može otkriti i pozicionirati.

4.17 Identifikacija i pozicioniranje industrijskih-dronova: dizajn posebnog inteligentnog spektra algoritma nadilazi opću opremu za detekciju i može identificirati i locirati industrijske-dronove, čak i sastavljene dronove, koji su prikladniji za prevenciju i kontrolu terorističkih napada.

4.18 Otvorite novi model funkcije snimanja signala DRONE-a: Za signale DRONE-a koji se stalno razvijaju i mijenjaju, metoda snimanja može se koristiti za kontinuirano povećanje podataka baze podataka kako bi se osiguralo da oprema ne zaostaje dugo vremena.

4.19 Funkcija opisa putanje DRONE, upit rezultata povijesne detekcije, funkcija ažuriranja softvera i podataka itd.

4.20 Podržava VPN daljinski rad i funkciju upravljanja
