Indikatori električnih performansi:
|
Indeks |
Parametar |
|
Radna frekvencija |
5150-5350MHz |
|
Izlaz CW zasićena snaga |
Veći ili jednak 30W (45dbm) ± 1dbm |
|
U - pojas dobiva ravan |
Manje od ili jednako 1,5 dB |
|
Radna struja |
Manje od ili jednako 1,7A |
|
Izlaz VSWR |
Manje od ili jednako 2.6 |
|
Suzbijanje nereda |
Veći ili jednak 65dbc |
|
Harmonično suzbijanje |
Veći ili jednak -8dbc |
|
RF izlazno sučelje |
Sam - f |
|
28V sučelje napajanja |
Feed - kroz kondenzator s uzemljenom pločom/ crvenom - crnim žicama |
|
VCC napajanje |
DC: 27-30V |
|
VCC maksimalni napon |
+30V |
|
Dimenzija bez priključka |
127,5 × 59,5 × 18 mm |
|
Temperatura okoline |
-20oC~+55oC |
|
Način instalacije |
Radijator treba instalirati za testiranje pojačanja napajanja |

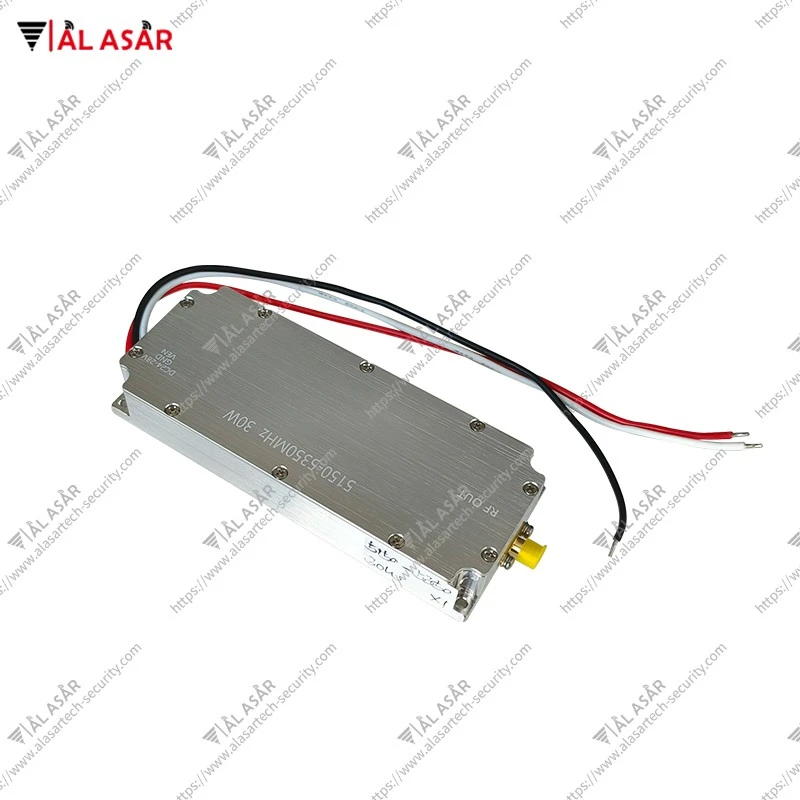

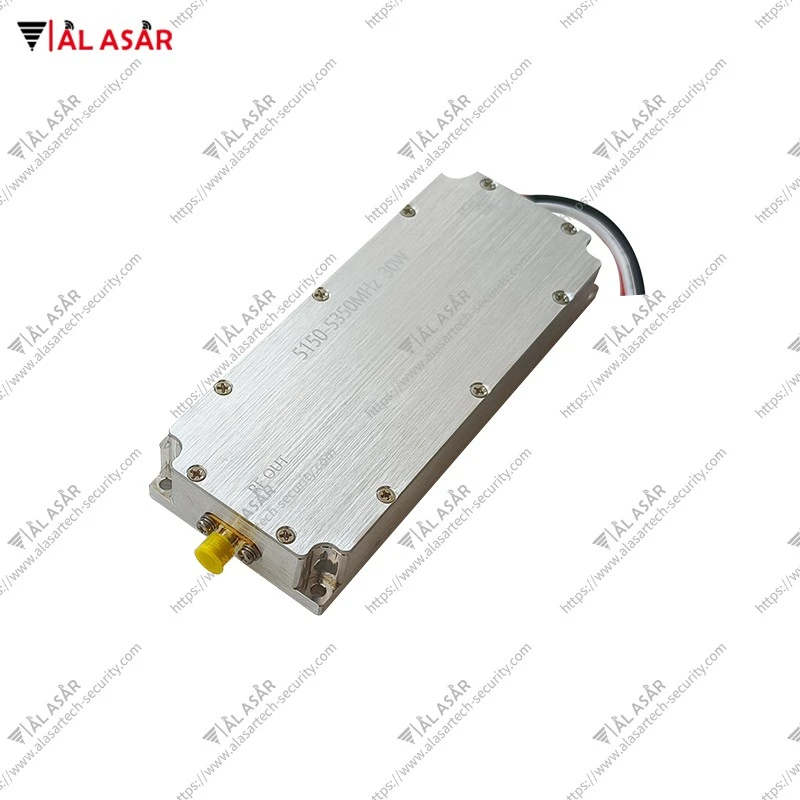

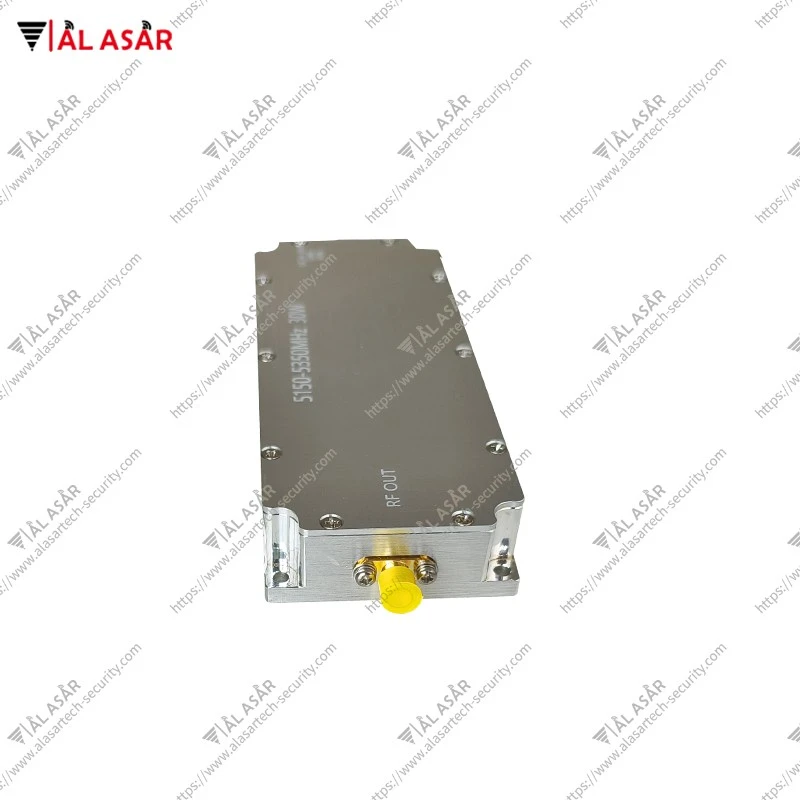

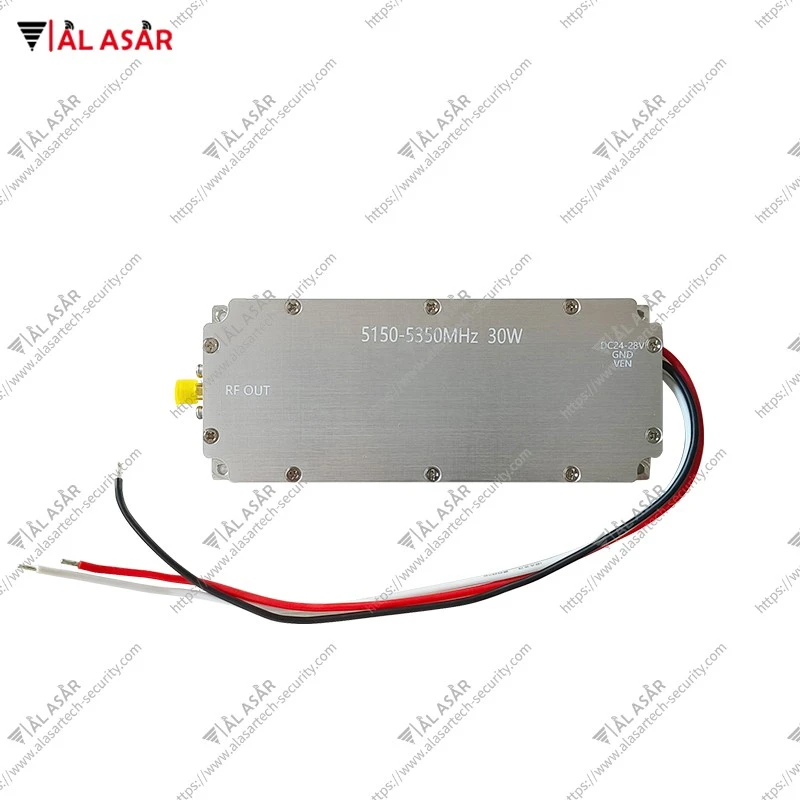

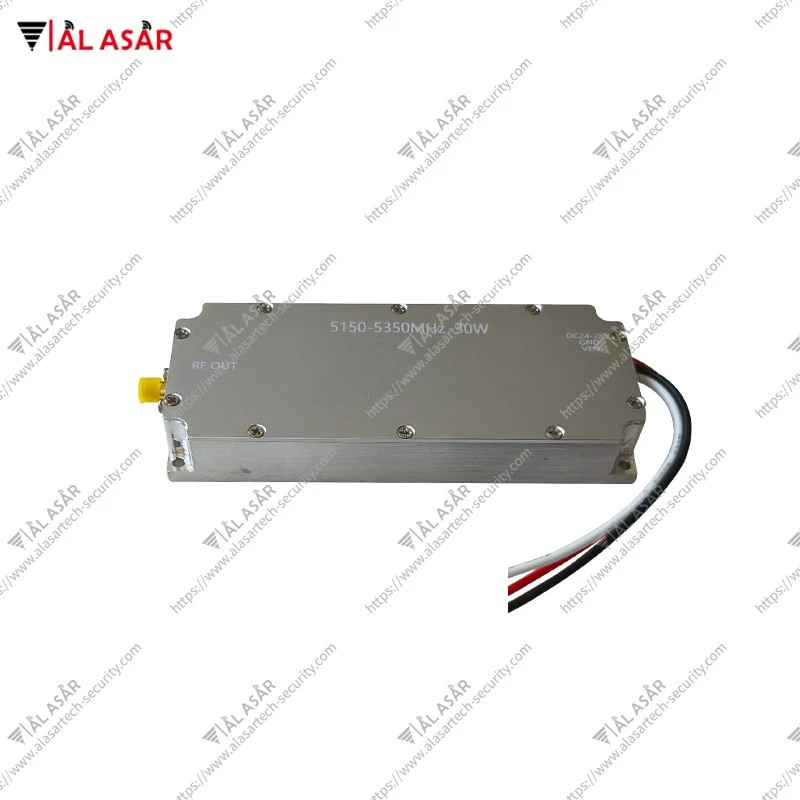

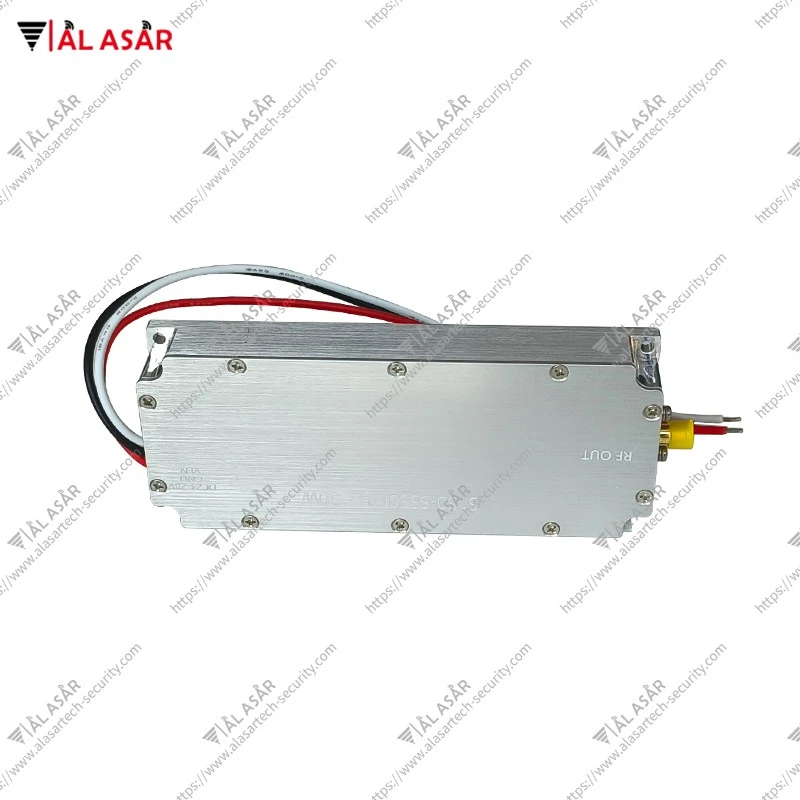

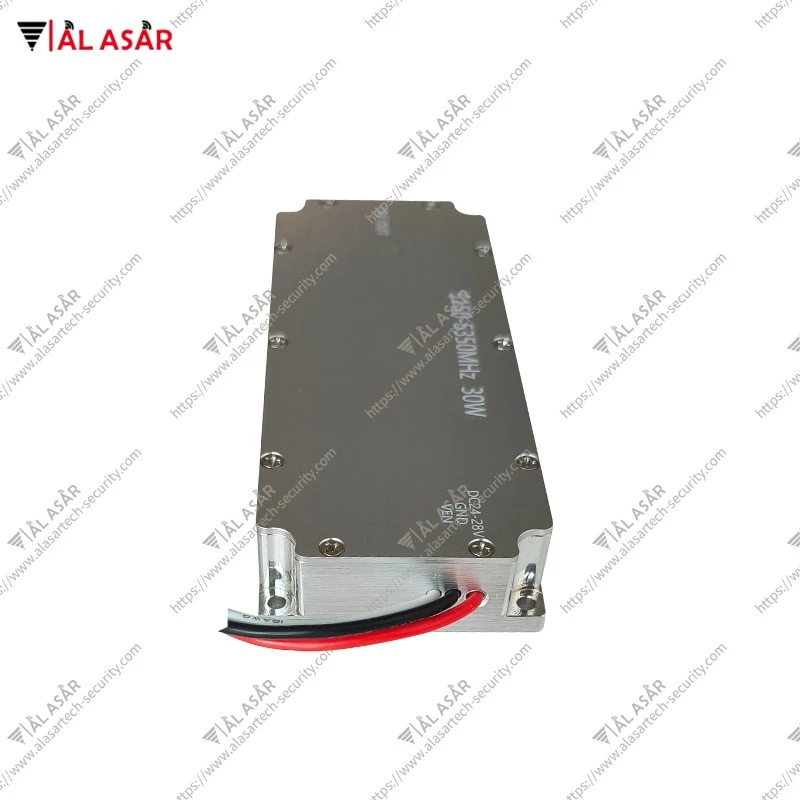

Struktura izgleda kao sljedeća:
