Pregled
Zatvorski prostor ima ukupnu površinu od 92,000 četvorna metra, dužine 460 metara od istoka prema zapadu i širine od 200 metara od sjevera prema jugu. Izvan istočne ograde nalazi se brdo. Na vrhu brda nalaze se GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G bazne stanice, a bazna stanica je ravno od ograde. Udaljenost je oko 500 metara, a ostale bazne stanice su relativno udaljene od zatvora, a signal je slab. Pokriveni komunikacijski signali su GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
cjelokupni dizajn
1. zatvorski signal ometač shielding metoda pokrivenosti
1) Vodootporni IP daljinski upravljač velike snage 5g Ometač mobitela AAT-HPJ8-5G jednopojasni host se koristi s odgovarajućom usmjerenom antenom, a svesmjerna antena se uglavnom koristi za pokrivanje velikog područja;
2) Upotrijebite opremu za ometanje mobilnog signala male snage s podesivom snagom za više frekvencija AAT-JPA-8H-10W kako biste dopunili i ojačali neke od neispravnih zaštitnih točaka curenja unutar gore spomenute zaštite velike snage .
2. Princip odabira antene
1) Kako bi se smanjio utjecaj na neoklopljenu unutrašnjost, posebno u rubnom dijelu zatvora, općenito se koristi usmjerena antena;
2) U drugim prostorima zatvora općenito se koriste svesmjerne antene za proširenje područja zaštite;
3) Prema različitim rasponima zaštite, kutu, visini, duljini i širini itd., visini postavljanja antene i drugim čimbenicima, razumno odaberite vertikalni i horizontalni uzorak zračenja i tehničke parametre kao što su pojačanje i nagib antene.
3. Odabir položaja za postavljanje antene
1) Uzmite u obzir da je smjer zračenja zaštićene antene u efektivnom rasponu što je moguće više u skladu sa smjerom zračenja bazne stanice;
2) U potpunosti iskoristite prepreke terena i zgrada na licu mjesta kako biste pravilno odabrali parametre uzorka antene i smanjili smetnje vanjskom svijetu.
4. ometač telefonskog signala Otklanjanje pogrešaka izlazne snage
Razumno prilagodite snagu zaštite prema stvarnoj snazi signala i kvaliteti scene kako biste osigurali efekt zaštite i pokušajte je uravnotežiti što je više moguće na temelju određene suvišnosti.
5. Konfiguracija izlaznog frekvencijskog pojasa i spektra
Sukladno stvarnom frekvencijskom pojasu i frekvencijskoj točki stranice, usvojena je kombinacija uskopojasnog i širokopojasnog. Glavne točke su jaki signali s najbliže bazne stanice, koji su zaštićeni amplitudom uskog pojasa. Amplitudna maska velike propusnosti.
6. Zatvorski ometač fleksibilna kombinacija modula sustava
1) Unutrašnjost hosta sastoji se od različitih modula: moduli različitih frekvencijskih pojasa mogu se fleksibilno odabrati u modelu istog modela;
2) Host i antena spojeni su kabelom od 50 ohma, antena se može postaviti u najboljem položaju i oslobođena je ograničenja položaja hosta;
3) Domaćin može koristiti razdjelnik snage za distribuciju s više antena prema stvarnim potrebama, štedeći snagu domaćina i proširujući raspon zaštite;
4) Antena također može koristiti kombinator za kombiniranje različitih izlaznih signala više hostova na jednoj anteni radi zračenja, smanjujući broj antena i uštedujući troškove.

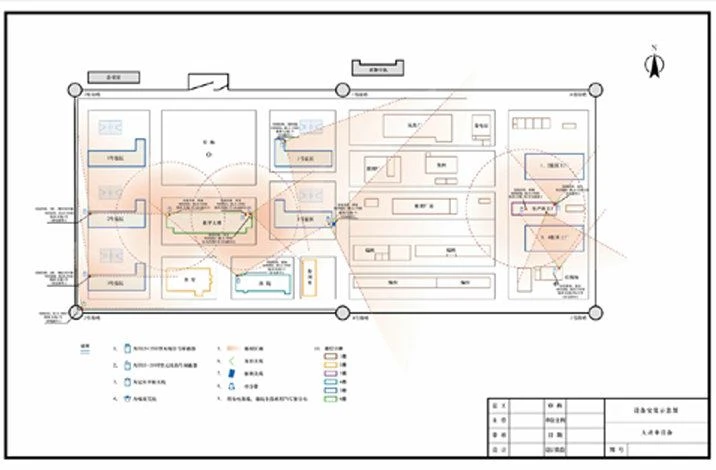

Shematski dijagram instalacije opreme za ometanje velike snage

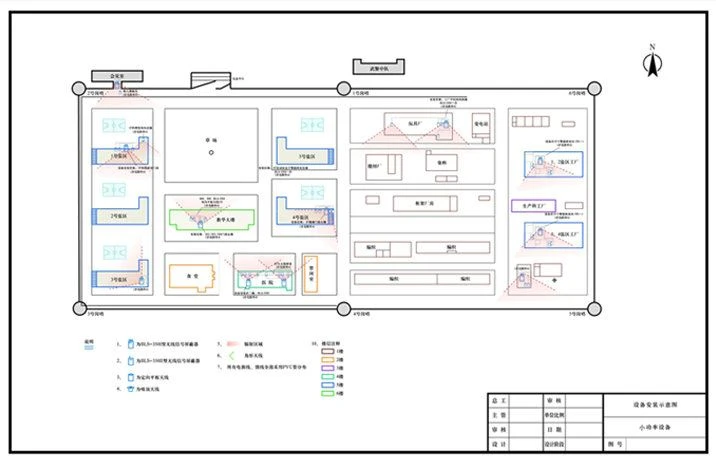

Shematski dijagram instalacije opreme za ometanje manje snage
