Ručni detektor drona:
Potpuni vodič zaPrijenosna detekcija dronova
Ručni detektor drona prijenosni je uređaj koji se koristi za otkrivanje i analizu radiofrekventnih signala povezanih s bespilotnim letjelicama (UAV). Za razliku od fiksnih sustava za otkrivanje bespilotnih letjelica, sigurnosno osoblje može nositi ručne detektore bespilotnih letjelica i koristiti ih za mobilnu detekciju u različitim područjima.
Ručni radiofrekventni detektori bespilotnih letjelica mogu identificirati signale nekih potrošačkih-dronova, FPV dronova i industrijskih-dronova. Također mogu analizirati signale sumnjivih nepoznatih dronova kako bi dobili informacije kao što su lokacija drona, lokacija pilota i daljinski ID.

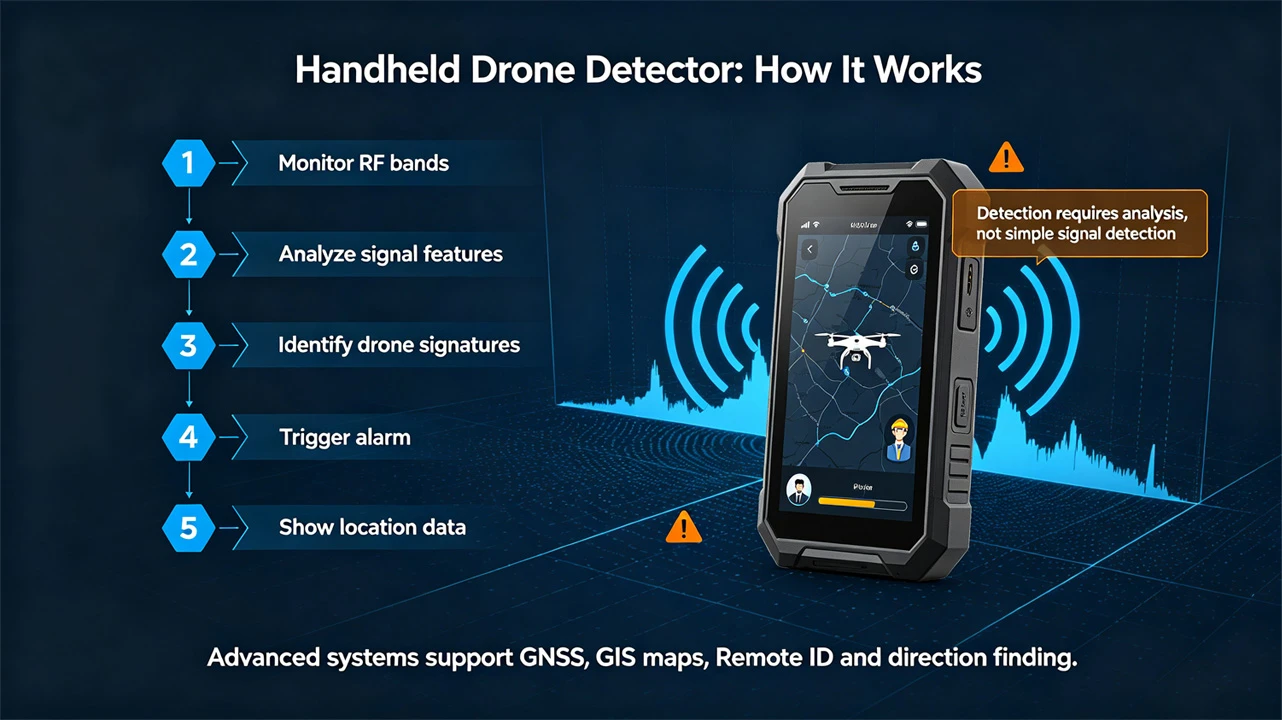

一,Kako rade detektori ručnih dronova?
Radiofrekvencijski (RF) detektori dronova obično uključuju sljedeće korake:
1. Praćenje RF signala:Uređaj kontinuirano nadzire odabrani frekvencijski pojas, tražeći brojne bežične signale koji mogu koegzistirati u okolnom okruženju, kao što su Wi-Fi, Bluetooth, komunikacijski uređaji i industrijska oprema. Detekcija drona nije jednostavno "otkrivanje RF signala i pretpostavka da je dron."
2. Analiza signala:Nakon što uređaj otkrije relevantan signal, dalje analizira karakteristike frekvencije, uzorke signala i druge značajke povezane s komunikacijskom tehnologijom određenog drona.
3. Identifikacija drona:Uređaj uspoređuje rezultate analize s poznatim karakteristikama signala drona ili identifikacijskom bazom podataka. Za podržane modele dronova sustav može dodatno odrediti njihov model ili kategoriju. Neki sustavi također mogu prepoznati signale koji se odnose na uobičajene FPV i industrijske-dronove.
4. Alarmi:Kada sustav identificira relevantan signal drona ili detektira sumnjivi signal drona, operateru će izdati alarm. Metode alarma uključuju obavijesti na zaslonu, zvučne alarme i alarme vibracijom.
5. Lokacija i ostale informacije:Napredni sustavi za otkrivanje ručnih dronova također mogu kombinirati radiofrekvencijsku analizu s GNSS-om, GIS kartama, daljinskim ID-om i mogućnostima nalaženja pravca. Operateri primaju više od obične obavijesti "uočen dron"; dobivaju mnoštvo informacija o situaciji na-stranici.
2,Koje vrste dronova mogudetektori ručnih dronovaotkriti?
Stvarne mogućnosti detekcije ovise o pokrivenosti frekvencije uređaja, tehnologiji identifikacije signala, konfiguraciji antene, okruženju i karakteristikama signala ciljanog drona. Suvremeni ručni sustavi za otkrivanje dronova obično mogu otkriti više vrsta dronova.
1, Potrošački dronovi:Potrošački dronovi česta su vrsta UAV-a u javnim i komercijalnim okruženjima. Detektori dronova s odgovarajućim RFID mogućnostima mogu identificirati podržane signale potrošačkih dronova i pružiti operaterima relevantne informacije o cilju.
2, FPV (Flexible Printed Vehicle) dronovi:Uređaji s odgovarajućim mogućnostima RF analize mogu pratiti relevantne FPV signale, pružajući sigurnosnom osoblju dodatnu situacijsku svijest o aktivnostima FPV drona.

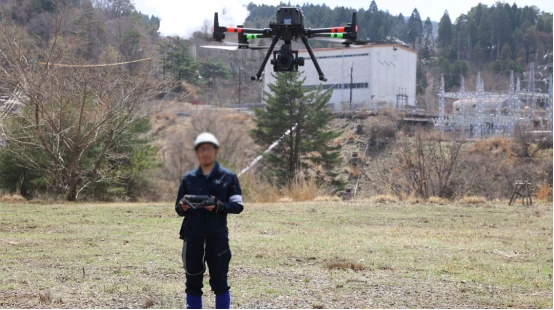

3, Industrijski dronovi:Industrijske bespilotne letjelice uključuju velike bespilotne letjelice s više-rotora, bespilotne letjelice s korisnim teretom i VTOL (vertikalno uzlijetanje i slijetanje) ili bespilotne letjelice sa složenim-krilcima. Ručni detektori koji pokrivaju više vrsta dronova mogu pomoći sigurnosnim timovima u praćenju više vrsta bespilotnih letjelica, a ne samo potrošačkih dronova.
4, Nepoznati ili sumnjivi signali dronova:Neki napredni sustavi za otkrivanje bespilotnih letjelica dodali su mogućnosti identifikacije sumnjivog signala bespilotnih letjelica. Ova značajka može analizirati radiofrekvencijsku aktivnost s komunikacijskim karakteristikama UAV-a i operaterima može izdati alarm za sumnjivi signal UAV-a čak i ako se određeni model ne može identificirati. Nepoznati RF signali ne predstavljaju nužno bespilotne letjelice. Identifikacija sumnjivog signala prikladnija je kao dodatna sposobnost situacijske svijesti nego za automatsko klasificiranje svih nepoznatih signala kao UAV-ova.
3,Što je RF otkrivanje dronova?
RF otkrivanje dronovaotkriva radiofrekvencijsku (RF) aktivnost povezanu s dronovima praćenjem i analizom radiofrekvencijskih signala.
Jedna od njegovih ključnih značajki je da može koristiti elektroničke signale koje generira bespilotna letjelica za pomoć u otkrivanju, umjesto da se u potpunosti oslanja na vizualno promatranje.
Ovo može biti osobito vrijedno u situacijama u kojima:
• Drone je teško promatrati golim okom;
• Operateri su na udaljenosti od drona;
• Vremenski uvjeti ili svjetlosni uvjeti otežavaju vizualno promatranje;
• Sigurnosni timovi zahtijevaju mogućnosti mobilnog otkrivanja;
•Velika ili privremena područja zahtijevaju nadzor dronom.
Radiofrekvencijska (RF) detekcija također ima tehnička ograničenja. Ne generiraju svi dronovi lako prepoznatljive RF signale, a složena okolna elektromagnetska okruženja mogu utjecati na učinkovitost otkrivanja. Stoga bi se RF detekcija općenito trebala smatrati nezamjenjivim dijelom integriranog sustava detekcije dronova.
4,Zašto odabrati ručni detektor drona?

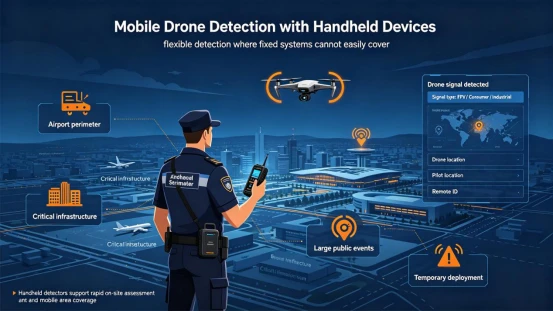

Jedna od najvećih prednosti ručnih bespilotnih detektora je njihova mobilnost.
Fiksni sustavi detekcije mogu pokriti određena područja tijekom duljeg razdoblja, ali ručni uređaji omogućuju operaterima da prenesu mogućnosti detekcije tamo gdje su potrebne.
Pogodan je za:
1,Mobilne sigurnosne patrole:Sigurnosno osoblje može nositi detektor sa sobom tijekom patrole.
2,Privremeni događaji: Veliki događaji mogu zahtijevati privremeni nadzor bespilotnim letjelicama gdje stalna infrastruktura za otkrivanje nije prikladna.
3,Ključna područja:Sigurnosni timovi mogu koristiti prijenosnu opremu za otkrivanje dronova oko osjetljivih objekata, industrijskih lokacija i ograničenih područja.
4,Brza implementacija:Ručni uređaji mogu se brzo postaviti kada se otkrije potencijalna aktivnost drona.
5,Integracija s drugim sustavima detekcije:Ručni uređaji za detekciju RF također se mogu koristiti u kombinaciji s fiksnim radarom, kamerama, opremom za akustičnu detekciju ili drugimotkrivanje UAV-atehnologije.
5,Kako odabrati ručni detektor drona?
Prilikom odabira ručnog detektora drona ne biste se trebali usredotočiti samo na jedan parametar.
1. Frekvencijska pokrivenost
Frekvencijska pokrivenost jedan je od najvažnijih pokazatelja za detektore RF dronova. Širi frekvencijski raspon omogućuje uređaju praćenje više vrsta RF aktivnosti.
Na primjer, AAT-H3L-D podržava RF otkrivanje od 70 MHz do 6000 MHz, pružajući prema zadanim postavkama 12 odabranih ključnih frekvencijskih pojaseva. Osim toga, drugi frekvencijski pojasevi mogu se konfigurirati prema potrebama projekta.
2. Udaljenost detekcije
Na udaljenost detekcije utječe nekoliko čimbenika, uključujući:
•Elektromagnetska sredina;
•Snaga odašiljanja cilja;
•Konfiguracija antene;
•Zgrade i prepreke;
• Ambijentalne RF smetnje.
Nominalna udaljenost detekcije AAT-H3L-D je 1,5-2 km, ali stvarna izvedba ovisit će o okruženju i ciljnoj snazi odašiljanja. Nazivnu udaljenost proizvoda treba shvatiti kao referencu tehničke specifikacije, a ne samo kao udaljenost koja se može postići u svim okruženjima.
3. Mogućnost identifikacije drona
Jednostavno otkrivanje RF signala nije uvijek dovoljno. dobarsustav detekcije dronovatakođer bi trebao pomoći operaterima da utvrde je li signal povezan s UAV-om i, ako je podržano, dodatno identificiraju model ili tip drona.
4. Daljinski ID
Za kompatibilna emitiranja dronom, Remote ID može pružiti dodatne informacije. Uređaji koji podržavaju Remote ID rezoluciju mogu dobiti:
•Lokacija drona;
• Lokacija pilota;
•Serijski broj drona;
•Ostale dostupne informacije o emitiranju.
5. Nalaženje smjera
Ako scenarij primjene zahtijeva daljnje određivanje smjera porijekla signala, može se odabrati uređaj s funkcijom traženja smjera. AAT-H3L-D podržava dodatnu antenu za traženje smjera, s preciznošću traženja smjera od približno 15 stupnjeva. Ovo pomaže operaterima da odrede približan smjer detektiranog RF signala na-licu mjesta.
6. Trajanje baterije i prenosivost
Za mobilne sigurnosne aplikacije, težina uređaja, veličina, trajanje baterije i načini nošenja ključni su.
AAT-H3L-D teži manje od ili jednako 900 g i mjeri približno 225 × 78 × 43 mm (isključujući antenu), s trajanjem baterije većim od ili jednakim 6 sati. Također ima kopču za brzo-otpuštanje za korištenje s MOLLE taktičkom opremom.
7. Zaštita na otvorenom:Na elektroničke uređaje koji se koriste vani mogu utjecati prašina, vlaga i temperaturne promjene.
AAT-H3L-D ima ocjenu zaštite IP55 i raspon radne temperature od -20 stupnjeva do 50 stupnjeva.

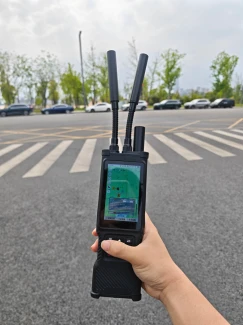

7,AAT-H3L-D Ručni RF lokator dronova

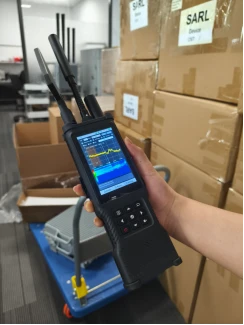

AAT-H3L-D je aručni RF dronLokator dizajniran za RF detekciju i analizu signala prijenosnih dronova.

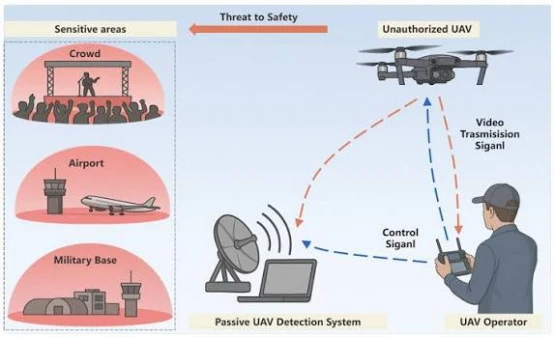

Uređaj koristi metodu pasivnog RF nadzora, ne emitira aktivno RF signale tijekom otkrivanja, što ga čini prikladnim za scenarije RF nadzora koji zahtijevaju nisku vidljivost.
AAT-H3L-D podržava frekvencijski raspon od 70–6000 MHz, pružajući 12 biranih ključnih frekvencijskih pojasa prema zadanim postavkama. Uređaj može prepoznati različite signale dronova, uključujući podržane dronove za potrošače, FPV dronove i tipične industrijske dronove.
Za podržane mainstream modele, sustav može dodatno analizirati informacije kao što su model drona, serijski broj, lokacija drona i lokacija pilota, dok također podržava raščlanjivanje poruke Remote ID.
Uređaj ima 4-inčni LCD zaslon u boji i integrira GNSS pozicioniranje, interakciju s GIS kartom, detekciju spektra, vibracijske i zvučne alarme te podržava opcijske usmjerene antene.
8,GNSS mapiranje i analiza spektra
Praktična vrijednost prijenosnih uređaja za detekciju može se dodatno povećati kada se informacije o detekciji UAV-a kombiniraju s podacima o zemljopisnom položaju i elektromagnetskom okruženju.
AAT-H3L-D integrira funkcije GNSS pozicioniranja i interakcije s GIS kartama, omogućujući-prikaz lokacije uređaja i operacija karte na zaslonu u stvarnom{3}}vremenu.
1,Glavne funkcije karte uključuju:
•-GNSS pozicioniranje u stvarnom vremenu;
•Zumiranje karte;
•Satelitska karta;
•Standardna karta;
•Ručno pozicioniranje (podešavanje zemljopisne širine i dužine);
• Način detekcije i način dekodiranja
•DOA pristup sučelju za traženje smjera
•Izvanmrežni uvoz kartografskih podataka.

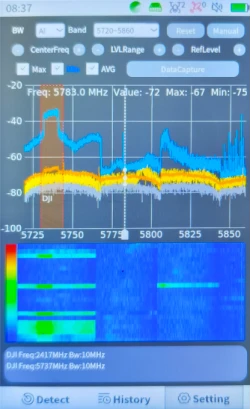

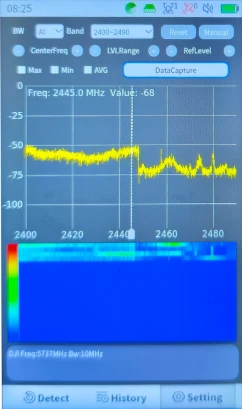

Uređaj također podržava prikaz spektra-vremena i vremenske-frekvencijske karte.
2,Funkcije spektra uključuju:
•Uvećavanje i smanjivanje;
• Zadržavanje maksimalne vrijednosti;
• Zadržavanje minimalne vrijednosti;
• Analiza vremena-frekvencije.
AAT-H3L-D može se koristiti ne samo kao prijenosni UAV detektor, već i za osnovno praćenje okoline elektromagnetskog spektra iz ruke.
9,Scenariji primjene ručnih UAV detektora
Prijenosni sustavi detekcije UAVmože se primijeniti na različite sigurnosne scenarije.
1,Sigurnost-događaja velikih razmjera
Sigurnosni timovi mogu koristiti ručnu opremu za otkrivanje UAV-a na događajima na otvorenom, stadionima, javnim okupljanjima i privremeno ograničenim područjima.
2,Patrole javne sigurnosti
Mobilno sigurnosno osoblje može nositi opremu tijekom patrola za praćenje potencijalne aktivnosti UAV-a, bez potpunog oslanjanja na fiksnu infrastrukturu za otkrivanje.
3,Zaštita ključnih područja
Osjetljivi objekti i važna područja mogu koristiti prijenosnu UAV detekciju kao dodatno tehničko sredstvo za svjesnost situacije na-niskoj visini.
4,Brojač-UAS aplikacija
Ručni RF detektori mogu poslužiti kao komponente za detekciju i identifikaciju u potpunijem Counter-UAS sustavu.
Važno je napomenuti da su otkrivanje i ometanje različite funkcije. Primarna odgovornost detektora dronova je otkriti, analizirati i identificirati potencijalnu aktivnost dronova; međutim, to ne znači da sam uređaj posjeduje mogućnosti ometanja ili druge protumjere.
十,Zaključak: Kako odabrati pravi ručni detektor drona?
Ručni detektori bespilotnih letjelica osiguravaju sigurnosnim timovima fleksibilne, prijenosne i brzo razmjestive mogućnosti otkrivanja bespilotnih letjelica.
Prilikom odabira opreme ne biste se trebali fokusirati samo na domet detekcije. Frekvencijska pokrivenost, mogućnosti analize signala, identifikacija drona, daljinska identifikacija, identifikacija nepoznatog signala, nalaženje pravca, GNSS mapiranje, trajanje baterije, razina zaštite i mogućnosti integracije sustava značajno utječu na vrijednost opreme u praktičnim primjenama.
Za sve upite, kontaktirajte nas: info@alasartech-security.com
