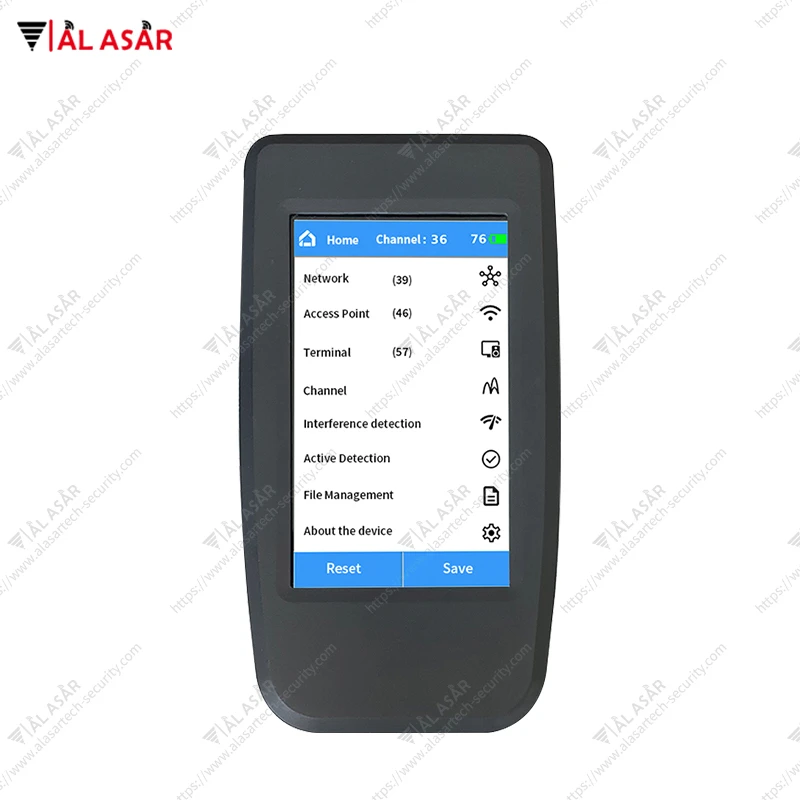

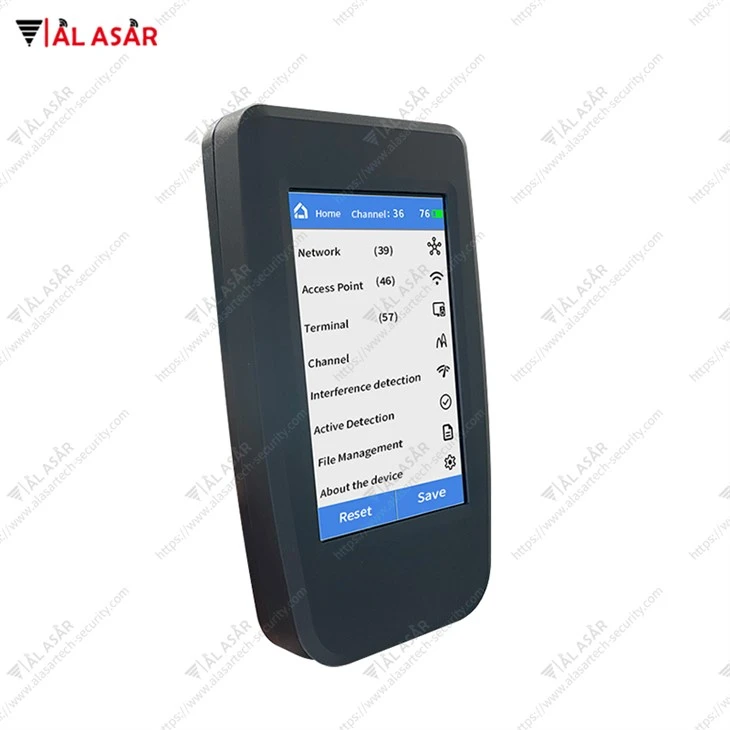

WiFi uređaj za sigurnosnu inspekciju

Uvod u opremu

Oprema za sigurnosnu inspekciju WiFi okruženja je uređaj razvijen za analizu bežičnih signala i precizno lociranje WIFI terminalnih uređaja kao što su mobilni telefoni, računala i bežične kamere.

Sustav prima bežične signale koji se odašilju kada mobilni telefon komunicira s bežičnom pristupnom točkom, demodulira i analizira ciljani signal te analizira i sažima okolne bežične signale. U isto vrijeme, cilj se može točno locirati mjerenjem jačine bežičnog signala WIFI terminala. Također podržava protumjere smetnji protiv ciljnog bežičnog signala kako bi se spriječile njegove normalne mrežne aktivnosti.



Tehnički parametri

Artikal	Parametar
Format signala	IEEE 802.11a/b/g/n/ac/ax protokoli (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Bežični kanal	2.4G: 1-13 5G: Kanali koji su u skladu s CN standardima bežičnog frekvencijskog pojasa
Bluetooth standardi	BR/EDR BLE, verzija protokola podrške 4.0-5.2
Osjetljivost primanja	-90 dBm
Pokrivenost	Ugrađena-antena > 50 metara, podržava vanjsku antenu
Stopa skeniranja	5 sekundi
Točnost pozicioniranja	<1 meter
Trajanje baterije	8 sati
Dobitak antene	Ugrađena-antena 6db, vanjska antena nije obavezna
Hardver sustava	Domaća integrirana hardverska oprema
Operativni sustav	Linux operativni sustav
Dimenzije i težina	168*95*38 mm ; 550 g



Funkcionalni opis



1. Podržava klasično Bluetooth otkrivanje i otkrivanje-Bluetooth elektroničkih uređaja male snage.

2. Možete dobiti informacije poput MAC-a Bluetooth uređaja, vrste Bluetooth-a, naziva uređaja, marke uređaja, jačine signala itd.

3. Podržava blisko i precizno pozicioniranje ciljeva Bluetooth uređaja.

4. Podržava 802.11a/b/g/n/ac/ax protokole (WIFI 3/4/5/6).

5. Podržava otkrivanje ciljne aktivnosti (otkrivanje vrućih točaka podržava različite vrste WIFI usmjerivača, AP pristupnih točaka, prijenosnih WIFI pristupnih točaka, mekih AP-ova i mobilnih vrućih točaka itd.; otkrivanje terminala podržava različite vrste WIFI terminala, stolnih računala, prijenosnih računala, tableta, mobilnih telefona, pametnih kućnih uređaja, WIFI kamera itd.).

6. Podržava skeniranje bežičnih pristupnih točaka, otkrivanje bežične pristupne točke MAC, naziv mreže, kanal, jačinu signala, snagu prijenosa, WIFI verziju, podržanu brzinu, proizvođača uređaja itd. (uključujući skrivene žarišne točke).

7. Podržava skeniranje bežičnih terminalnih uređaja, otkrivanje MAC-a terminala, jačine signala, statusa pristupa, informacija o pristupnoj točki, informacija o otkrivanju itd. (uključujući povezane i nepovezane uređaje).

8. Podržava povezivanje WIFI bežične mreže, može automatski identificirati više pristupnih točaka iste mreže i može povezati topološki odnos između pristupnih točaka i terminala.

9. Podržava pozicioniranje pristupnih točaka i terminala u blizini.

10. Podržava detekciju ponašanja bežičnog napada.

11. Podržava protumjere protiv ciljeva u frekvencijskim pojasima 2,4G i 5G i podržava protumjere protiv određenih kanala.

12. Podržava očuvanje povijesnih podataka detekcije.

13. Podržava dinamičku prilagodbu snage skeniranja, može dinamički prilagoditi 10 razina snage, filtrirati ne-nedodirljive uređaje sa slabim signalima i olakšati traženje cilja.

14. Podržava analizu skrivenih vrućih točaka, može detektirati skrivene vruće točke u okruženju i terminalne uređaje povezane s vrućim točkama i podržava analizu pravih imena skrivenih vrućih točaka.

15. Podržava preuzimanje i izvoz spremljenih podataka o detekciji i podataka o hvatanju paketa sustava (izvezeni podaci su u Excel tablici radi lakšeg pregledavanja).

16. Podržava kratku analizu trenutnog bežičnog okruženja i mapu distribucije kanala vrućih točaka za prikaz zauzetosti kanala vrućih točaka u okruženju.

17. Podržava aktivno otkrivanje bežičnog okruženja, koje može otkriti trenutnu podatkovnu aktivnost uređaja.

18. Podržava snimanje i spremanje bežičnih podataka određenih uređaja ili određenih kanala.

19. Podržava USB izvoz spremljenih podataka skeniranja i snimljenih paketnih podataka.



upute

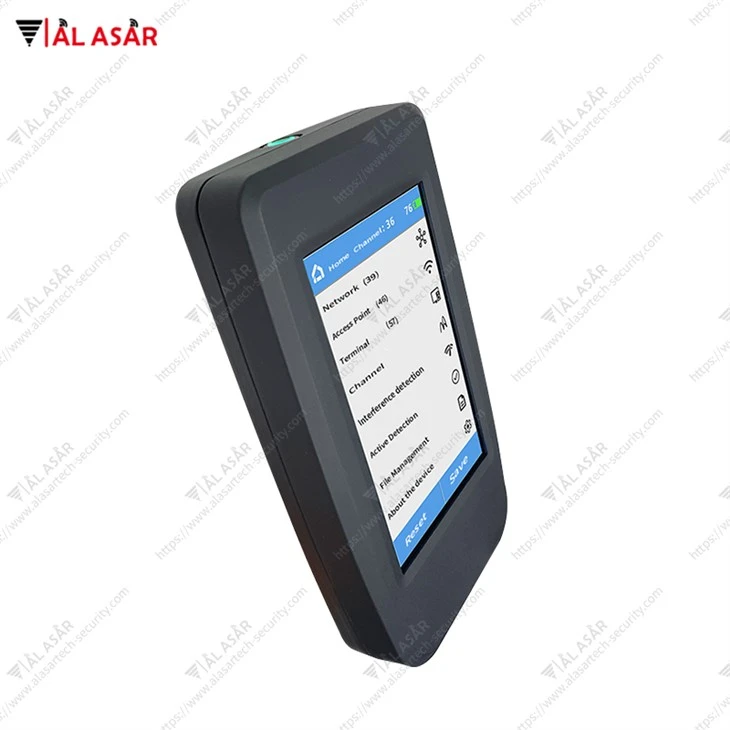

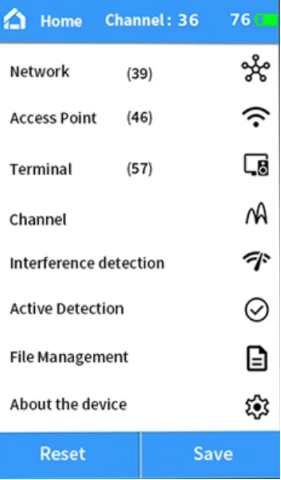

1.Glavno sučelje

(1) Glavno sučelje sustava također je i glavni izbornik sustava.

(2) Gornja statusna traka je gumb za navigaciju, naziv trenutne stranice, broj trenutnog kanala i snaga baterije.

(3) Kliknite na"Reset"gumb za resetiranje radnog statusa sustava.

(4) Kliknite na"Uštedjeti"gumb za spremanje trenutnih informacija o skeniranju sustava u datoteku.

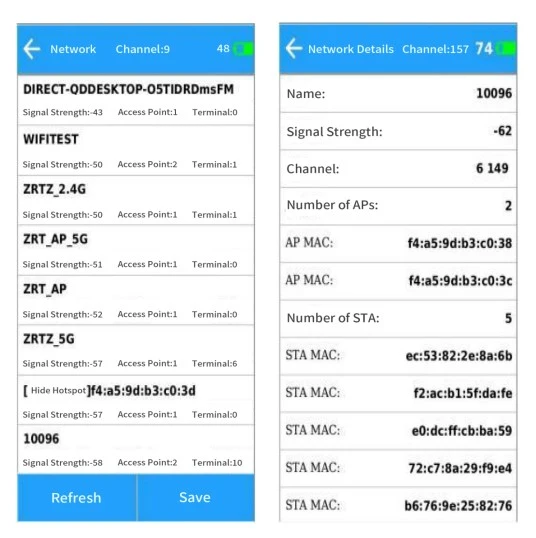

2.Nmreža

(1) Popis mreža prikazuje sve informacije o trenutnoj bežičnoj mreži, uključujući naziv mreže, najjači signal bežične mreže, broj pristupnih točaka u mreži i broj terminala u mreži.

(2) Kliknite stavku popisa za prikaz detaljnih informacija o mreži.

(3) Detaljne informacije uključuju naziv mreže i MAC adrese pristupnih točaka i terminala u mreži.

(4) Kliknite stavku MAC adrese na odgovarajućem popisu za odlazak na stranicu s detaljima odgovarajuće pristupne točke ili terminala.

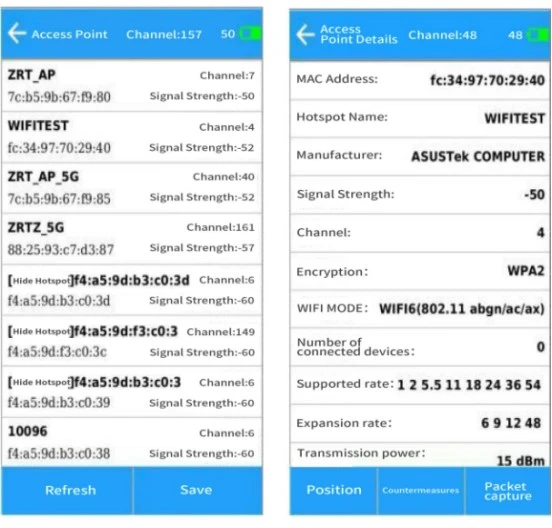

3.Pristupna točka

(1) The"pristupna točka"popis prikazuje sve informacije o bežičnim pristupnim točkama (uključujući skrivene vruće točke)

(2) Kliknite"unos na popisu pristupnih točaka" za pregled detaljnih informacija o pristupnoj točki.

(3) Kliknite na"gumb ispod" za pokretanje operacija pozicioniranja, protumjera ili hvatanja paketa na trenutnoj ciljnoj pristupnoj točki

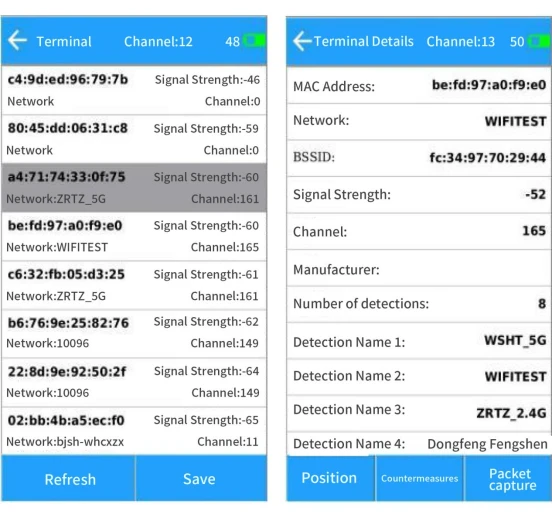

4.Terminal

(1) Popis terminala prikazuje informacije o svim bežičnim terminalima u blizini (uključujući nepovezane terminale).

(2)Sive stavke na popisu su uređaji koji dugo nisu bili aktivni.

(3) Za nepovezane terminale, ako su neaktivni dulje od 5 minuta, bit će izbrisani s popisa.

(4) Kliknite"unos na popis terminala"za pregled detaljnih informacija o terminalu.

(5) Kliknite na"gumb ispod"za pokretanje operacija pozicioniranja, protumjera ili hvatanja paketa na trenutnom cilju terminala.

(6) Naziv žarišne točke na koju je ciljni terminal bio povezan bit će prikazan na dnu pojedinosti terminala

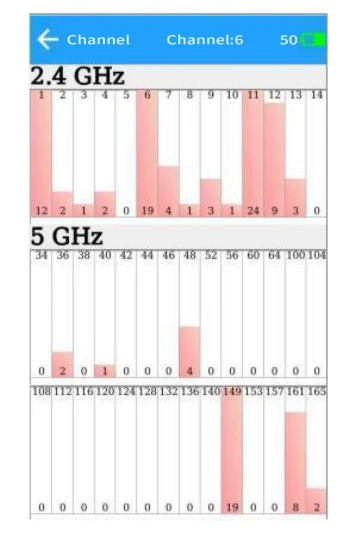

5.Kanal

(1) Popis kanala prikazuje korištenje WIFI kanala u okolnom bežičnom okruženju. Uključujući 2.4G kanale i 5G

(2) kanali.

(3) Broj kanala je iznad grafikona, a broj uređaja otkrivenih na kanalu je ispod.

(4) Što je traka grafikona viša, kanal je prometniji.

(5) Kliknite"odgovarajuću traku kanala"za skok na pojedinosti o kanalu za pregled specifičnih informacija o uređaju kanala.



6. Otkrivanje smetnji

(1) Detekcija smetnji služi za otkrivanje ponašanja napada u okolnom bežičnom okruženju, uglavnom za otkrivanje je li meta zlonamjerno prekinuta.

(2) Kada se otkrije da je meta često isključena, može se smatrati da se meta umjetno suprotstavlja.

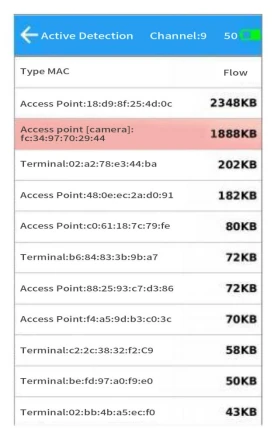

7.Aktivno otkrivanje

(1) Aktivno otkrivanje služi za otkrivanje uređaja koji trenutačno prenose podatke, a ima i otkrivanje WIFI skrivenih kamera.

(2) Ako se otkrije da meta ima karakteristike skrivene kamere, bit će označena crvenom bojom i oglasit će se alarmom. (Kada se otkrije alarm kamere, kako biste donijeli točniju procjenu, možete se vratiti na glavno sučelje kako biste poništili informacije o detekciji uređaja i zatim ponovno izvršili aktivnu detekciju.

(3) Ako se prijavi višestruko otkrivanje, može se utvrditi da je meta skrivena kamera)

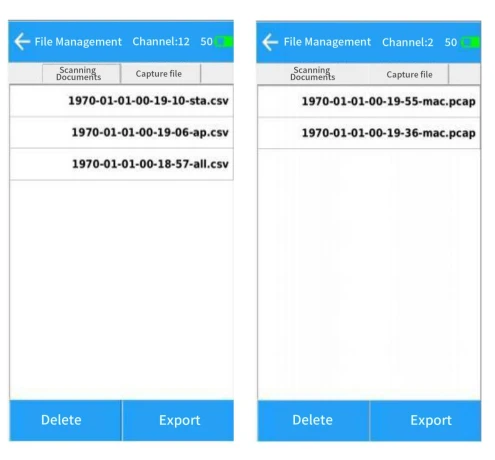

8. Upravljanje datotekama

(1) Stranica za upravljanje datotekama prikazuje skenirane datoteke i datoteke za snimanje paketa koje je spremio uređaj. Datoteke se mogu izbrisati.

(2) Vanjski USB disk (formatiran kao FAT32) može se spojiti za izvoz datoteka, a izvezene datoteke se automatski brišu na uređaju.

(3)(Nazivi datoteka koji završavaju sa "all" označavaju da datoteka sadrži popise podataka pristupnih točaka i terminala. "ap" označava da sadrži samo popise pristupnih točaka, a "sta" označava da sadrži samo popise terminala.

(4) Informacije se također spremaju na početnu stranicu ili mrežu, uključujući sve popise. Informacije se spremaju na stranicu s popisom pristupnih točaka, uključujući samo informacije o pristupnim točkama, a informacije se spremaju na stranicu terminala, uključujući samo informacije s popisa terminala.)

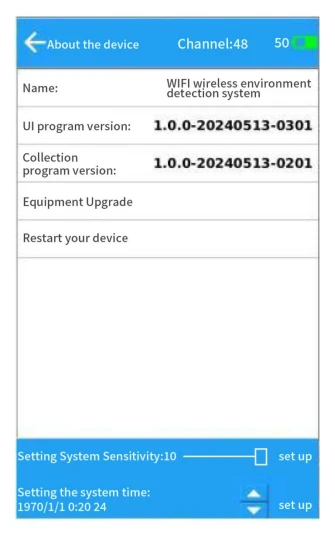

9. Informacije o uređaju

(1) Stranica s informacijama o uređaju sadrži broj verzije softvera uređaja, a uređaj se može nadograditi ili konfigurirati.



Nadogradnja uređaja:

Formatirajte USB pogon u FAT32, preimenujte paket nadogradnje u update.bin i stavite ga u korijenski direktorij USB pogona.

Nakon što priključite USB pogon, kliknite Nadogradnja uređaja. Nakon dovršetka automatske nadogradnje iskače sučelje za dovršetak nadogradnje.

Isključite USB pogon i kliknite Ponovno pokreni uređaj za dovršetak nadogradnje.

Postavite osjetljivost sustava:

Nakon odabira osjetljivosti otkrivanja skeniranja sustava putem klizača, kliknite gumb Postavi na stražnjoj strani. (Što je manja osjetljivost, to je manji raspon detekcije sustava)

Postavite vrijeme sustava:

Nakon što kliknete odgovarajuću stavku na vremenskoj traci, odaberite je putem gumba za podešavanje na stražnjoj strani. Zatim kliknite gumb Postavi za postavljanje.

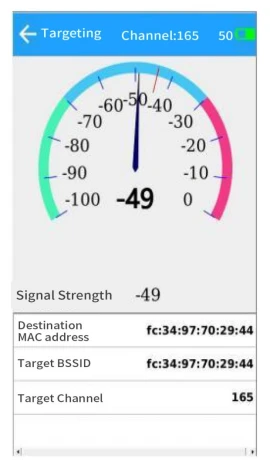

10. Ciljno pozicioniranje

(1) Nakon pokretanja pozicioniranja cilja na stranici s detaljima o pristupnoj točki ili terminalu, stranica za pozicioniranje će skočiti.

(2) Pokazivač grafikona je trenutna snaga signala cilja . -100 je najveća udaljenost, a 0 je najbliža udaljenost.

(3) Istodobno će se čuti različite frekvencije zvučnih uputa u skladu s jačinom ciljnog signala. (Vrijednost pozicioniranja pristupne točke bit će glatkija. Ako se pristupna točka ne javlja, izađite iz pozicioniranja i ponovno -skenirajte informacije o pristupnoj točki. Pristupna točka je možda promijenila radni kanal.

(4) Za pozicioniranje cilja terminala, ako je cilj aktivan, vrijednost pozicioniranja bit će glatka. Ako je cilj neaktivan, vrijednost će općenito biti diskontinuirana.)

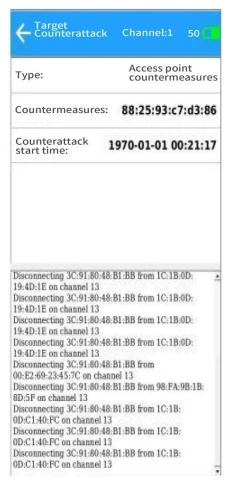

11.Brojač meta

(1) Nakon pokretanja protumjere protiv cilja na stranici s detaljima pristupne točke ili terminala, stranica s protumjerama bit će preusmjerena.

(2) Informacije o statusu protumjere nalaze se na dnu stranice, a bit će prikazana i MAC adresa trenutno uspješnog uređaja za protumjere.

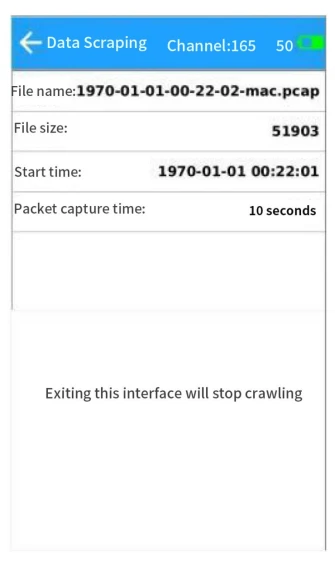

12.Hvatanje mete

(1) Nakon pokretanja snimanja paketa za cilj na stranici s detaljima o pristupnoj točki ili terminalu, stranica za snimanje će skočiti.

(2) Format za snimanje podataka je 802.11 bežični okvir podataka zračnog sučelja, spremljen u pcap formatu, koji se može izvesti putem USB flash pogona i uvesti u softver za analizu kao što je wire shark za gledanje.



13.Korištenje vanjske usmjerene antene

Uređaj ima integriranu višesmjernu antenu. Prilikom preciznog pozicioniranja uređaj podržava vanjske usmjerene antene.



14.Punjenje uređaja

Uređaj se puni punjačem od 12V. Snaga punjenja originalnog punjača je 12W. Prilikom punjenja, punjač svijetli crveno, a kada je potpuno napunjen, svijetli zeleno.
